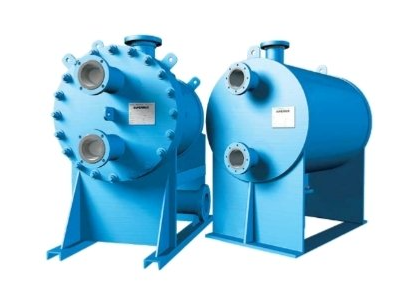

El intercambiador de calor soldado de carcasa y placa le permite obtener la eficiencia térmica y la compacidad de los intercambiadores de calor de placa y estructura en aplicaciones de presión / temperatura elevadas.
Lado de la placa hecha de un paquete de placas corrugadas redondas que se sueldan juntas en la circunferencia o en las dos conexiones en las placas.
Lado de la carcasa hecha de una chapa cilíndrica completamente soldado, que se puede abrir en un lado o que se puede abrir en ambos lados.
Los espacios entre las placas onduladas están formando canales de flujo por donde fluirá el producto frio y caliente alternadamente. Los distribuidores de flujo del lado de la carcasa impiden un bypass – del flujo entre la cáscara y el paquete de placas.
La dirección del flujo de ambos medios se puede organizar como contra-corriente, co-corriente o de flujo cruzado. El calor se transfiere a través de las placas corrugadas.
Las placas circulares tienen mejor resistencia de la fatiga que placas rectangulares.
Para los procesos de ciclismo con fluctuaciones de temperatura y presión, la construcción de la placa circular de la carcasa y el intercambiador de calor de la placa es una mejor opción para el ciclo de vida y las consideraciones de tiempo de carga.
Presion de diseño: – 1 a 400 bar.
Temperatura de diseño: – 200 °C a + 500 °C.
Material de placas AISI316L: Titanio y aleaciones de níquel.
Material de carcasa: Acero al carbono, acero inoxidable, titanio y aleaciones de níquel.
Tamaño de conexiones: 3/4” a 40”.
Ventajas
