CATÁLOGO DE JUNTAS ROTATORIAS
Descarga el manual de especificaciones
Modelo GMRHD-HD-F
El tipo HD-HD-F juntas rotativas marca GMR-SEALS están diseñadas para uso de agua, aire y agua, donde se requiere una velocidad máxima de 1000 RPM y bajo torque de operación, adicionalmente puede ser usada en aplicaciones de aceite y baja temperatura de vapor, temperatura máxima de operación 100 °C.
La doble línea de rodamientos de bola del eficiente sello de carbón de alta densidad, permiten una larga y excepcional vida de operación.
Características:
● Construcción resistente a la corrosión, cuerpo de bronce, rotor de acero inoxidable endurecido, resorte y asientos en acero inoxidable.
● El sello de carbón de alta densidad asegura una larga vida y es remplazable relativamente fácil.
● Rodamientos de alta calidad auto lubricados.
● Flujo sencillo mod. HD.
● Doble flujo mod. HS-G.
● Temperatura máxima de operación 8 kg/cm2.
● Velocidad máxima de operación 1000 RPM.
Modelo GMRHS-G/HS-GF/HS-XF
El tipo GMRHS-G/HS-GF/HS-XF juntas rotativas marca GMR-SEALS están diseñadas para uso de agua, aire y agua, donde se requiere una velocidad máxima de 1000 RPM y bajo torque de operación, adicionalmente puede ser usada en aplicaciones de aceite y baja temperatura de vapor, temperatura máxima de operación 100 °C.
La doble línea de rodamientos de bola del eficiente sello de carbón de alta densidad, permiten una larga y excepcional vida de operación.
Características:
● Construcción resistente a la corrosión, cuerpo de bronce, rotor de acero inoxidable endurecido, resorte y asientos en acero inoxidable.
● El sello de carbón de alta densidad asegura una larga vida y es remplazable relativamente fácil.
● Rodamientos de alta calidad auto lubricados.
● Flujo sencillo mod. HD.
● Doble flujo mod. HS-G.
● Temperatura máxima de operación 8 kg/cm2.
● Velocidad máxima de operación 1000 RPM.

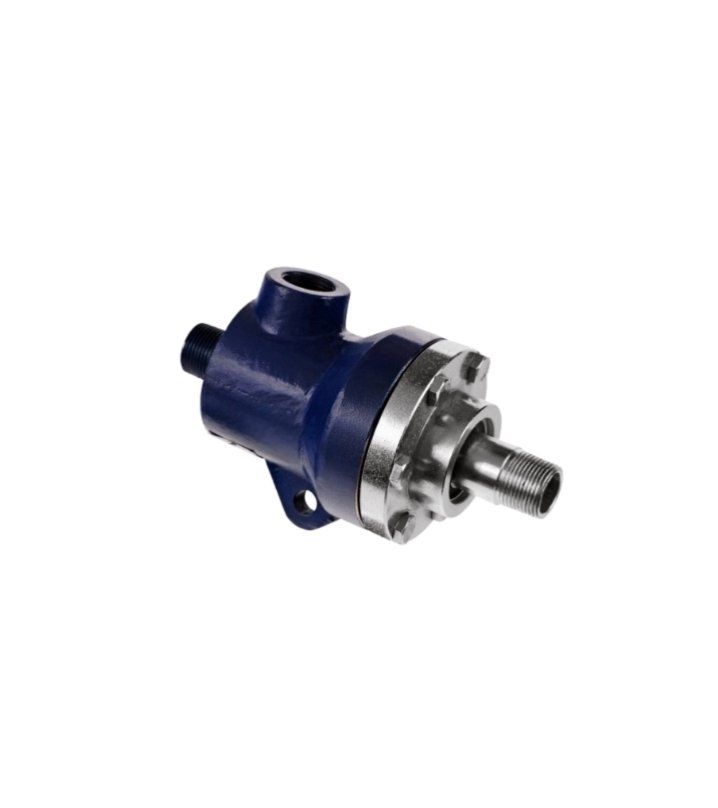

Modelo GMRQS-G/QS-GF
El tipo GMRQS-G/QS-GF juntas rotativas marca SEG proveen una larga vida útil de trabajo combinada con un mantenimiento sencillo, es ideal para aplicaciones de vapor saturado, vapor sobrecalentado y agua caliente, así como aceite térmico que no sobrepase los 220 °C de temperatura a una velocidad máxima de 100 RPM, utiliza un gran balero de grafito para soportar su rotor. El sellado se hace por medio de un sello de grafito sobre una base del rotor semiesférica autoalineable, el rotor de una sola pieza permite el libre flujo ocasionado por un mayor caudal, carcaza de fierro fundido con oreja anti-giro a 90°.
Características:
● Construcción robusta carcaza en fierro fundido y tapa niquelada.
● Sello y rodamiento de grafito remplazables, asegurando el mantenimiento a bajo costo.
● Doble flujo mod. GMRQS-G
● Máxima presión de operación 18 kg/cm2.
● Máxima temperatura de operación 220 °C.
● Máxima velocidad de trabajo 100 R.P.M.
● Tamaño de conexión de 3/4” a 4” rosca derecha e izquierda NPT o brida frontal.
●Tamaño de 2 1/2”, 3”, 4”, construcción de doble balero y doble sello de grafito.

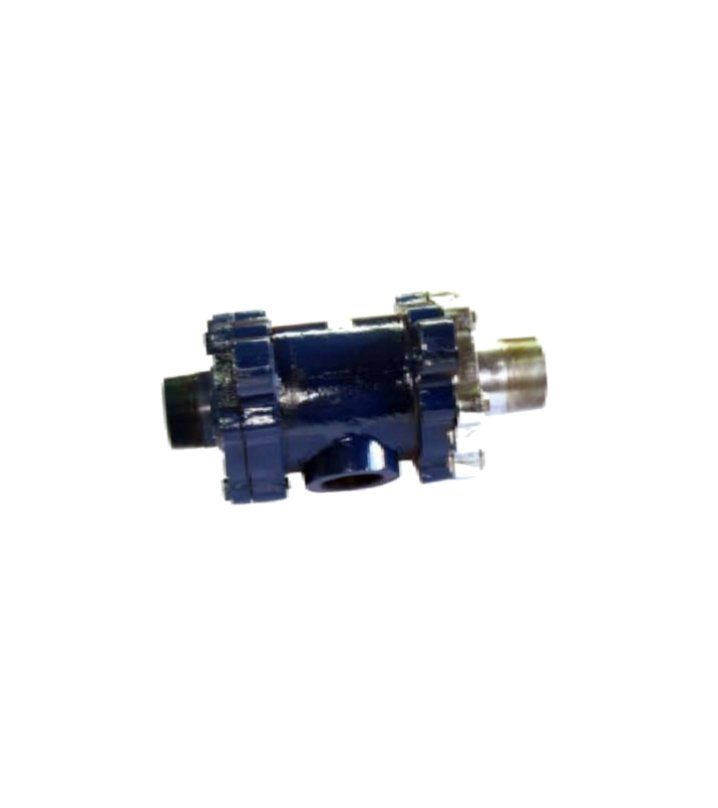

Modelo GMRQS-G/QS-GF/QS-X/QS-XF
El tipo GMRQS-G/QS-GF/QS-X/QS-XF juntas rotativas marca GMR-SEALS proveen una larga vida útil de trabajo combinada con un mantenimiento sencillo, es ideal para aplicaciones de vapor saturado, vapor sobrecalentado y agua caliente, así como aceite térmico que no sobrepase los 220 °C de temperatura a una velocidad máxima de 100 RPM, utiliza un gran balero de grafito para soportar su rotor. El sellado se hace por medio de un sello de grafito sobre una base del rotor semiesférica autoalineable, el rotor de una sola pieza permite el libre flujo ocasionado por un mayor caudal, carcaza de fierro fundido con oreja anti-giro a 90°.
Características:
● Construcción robusta carcaza en fierro fundido y tapa niquelada.
● Sello y rodamiento de grafito remplazables, asegurando el mantenimiento a bajo costo.
● Doble flujo mod. GMRQS-G
● Máxima presión de operación 18 kg/cm2.
● Máxima temperatura de operación 220 °C.
● Máxima velocidad de trabajo 100 RPM.
● Tamaño de conexión de 3/4” a 4” rosca derecha e izquierda NPT o brida frontal.
●Tamaño de 2 1/2”, 3”, 4”, construcción de doble balero y doble sello de grafito.
CATÁLOGO DE JUNTAS ROTATORIAS - OTROS MODELOS
Modelo 1
Datos de operación:
● Presión máxima de agua: 200 PSI - 14 bar.
● Presión máxima de vapor saturado (intermitente): 15 PSI - 1 bar.
● Velocidad máxima: 750 RPM - 750/min.
Torque a 120 PSI/8.2 bar: 4 ft.lbs. - 5.4 Nm.
● Temperatura máxima: 250 °F ->250 °F consultar.
Modelo 2
Datos de operación:
● Presión máxima de agua: 4,000 PSI - 276 bar.
● Velocidad máxima: 2,000 RPM - 2,000/min.
● Flujo máximo: 4 GMP - 15L/min
● Temperatura máxima: 200 °F - 90 °C.
Modelo 3
Datos de operación:
● Presión máxima de agua*: 1,500 PSI - 105 bar.
● Velocidad máxima*: 250 RPM - 250/min.
● Temperatura máxima: 250 °F - 121 °C.
*La unidad está diseñada para un funcionamiento continuo a máxima velocidad o presión máxima. Si las condiciones de funcionamiento están cerca de la presión y la velocidad máximas simultáneamente, consulte a GMR-SEALS.
Modelo 4
Datos de operación:
● Presión máxima de agua*: 230 PSI - 16 bar.
● Velocidad máxima*: 1,000 RPM - 1,000/min.
● Temperatura máxima: 250 °F -> 250 °F consultar.
*La unidad está diseñada para un funcionamiento continuo a máxima velocidad o presión máxima. Si las condiciones de funcionamiento están cerca de la presión y la velocidad máximas simultáneamente, consulte a GMR-SEALS.
Modelo 5
Datos de operación:
● Presión máxima de vapor saturado*: 150 PSI - 10 bar.
● Temperatura máxima de vapor saturado: 365 °F - 185 °C.
● Presión máxima de aceite caliente: 100 PSI - 7 bar.
● Velocidad máxima: 400 RPM - 400/min.
● Temperatura máxima de aceite caliente*: 450 °F - > 450 °F consultar.
*La unidad está diseñada para un funcionamiento continuo a máxima velocidad o presión máxima. Si las condiciones de funcionamiento están cerca de la presión y la velocidad máximas simultáneamente, consulte a GMR-SEALS.
Modelo 6
Datos de operación:
● Presión máxima de vapor saturado*: 250 PSI - 17 bar.
● Velocidad máxima: 400 RPM - 400/min.
● Temperatura máxima: 400°F - 200 °C.
Modelo 7
Datos de operación:
● Presión máxima de aire: 150 PSI - 10 bar.
● Vacío máximo: 28” Hg - 6.7 kPa
Presión hidráulica máxima:
● Modelo 1005: 1,000 PSI - 70 bar.
● Modelo 1102: 1,000 PSI - 70 bar.
● Modelo 1115: 500 PSI - 34 bar.
● Modelo 1205: 750 PSI - 50 bar.
● Modelo 2200*: 1,000 PSI - 70 bar.
● Velocidad máxima de roscas NPT: 1,500 RPM - 1,500/min.
● Velocidad máxima de hilos rectos: 3,500 RPM - 3,500/min.
● Temperatura máxima de aceite caliente: 250 °F - 120 °C.
*La unidad está diseñada para un funcionamiento continuo a máxima velocidad o presión máxima. Si las condiciones de funcionamiento están cerca de la presión y la velocidad máximas simultáneamente, consulte a GMR-SEALS.
Modelo 8
Datos de operación:
● Presión hidráulica/agua máxima: 6,400 PSI - 450 bar.
● Velocidad máxima: 20 RPM - 20/min.
● Temperatura máxima: 250 °F - 120 °C.
Modelo 9
Datos de operación:
● Presión máxima de aire: 150 PSI - 10 bar.
● Vacío máximo: 28” Hg - 6.7 kPa.
● Velocidad máxima: 1,500 RPM - 1,500/min.
● Temperatura máxima: 250 °F - 120 °C.
Solo se debe presurizar un pasaje a la vez.
Modelo 10
Datos de operación:
● Media: ver la tabla.
● Filtración: ISO 4406 Clase 17/15/12, máx. 60 micrones.
● Velocidad máxima: 7,000 min-1 – 7,000 RPM.
● Presión máxima: ver la tabla.
● Flujo máximo: 69 l/min – 18.2 gpm (por pasaje).
● Temperatura máxima: 71 °C - 160 °F.
Modelo 11
Datos de operación:
● Media: ver la tabla.
● Filtración: ISO 4406 Clase 17/15/12, máx. 60 micrones.
● Velocidad máxima: 12,000 min-1 - 12,000 RPM.
● Presión máxima: ver la tabla.
● Flujo máximo: 69 l/min - 18.2 gpm (por pasaje).
● Temperatura máxima: 71 °C - 160 °F.
Modelo 12
Datos de operación:
● Presión máxima de aire (1590)*: 150 PSI - 10 bar.
● Presión hidráulica máxima (1579)**: 1,000 PSI - 70 bar.
● Flujo máximo (1590): 28” Hg - 6.7 kPa.
● Velocidad máxima: 1,500 RPM - 1,500/min.
● Temperatura máxima: 250°F - 120°C.
*Solo se debe presurizar un pasaje a la vez.
**Debe evitarse el funcionamiento a la presión máxima combinada con la velocidad máxima. La clasificación de presión es solo para el paso interior. Póngase en contacto con GMR-SEALS si el pasaje exterior o ambos pasajes están presurizados.
Modelo 13
Datos de operación:
● Presión máxima de aire*: 150 PSI - 10 bar.
● Presión hidráulica máxima*: 850 PSI - 60 bar.
● Velocidad máxima: 250 RPM - 250/min.
● Temperatura máxima: 125 °F - >175 °F consultar.
● Aplicaciones de velocidades lentas o giratorias que no excedan las 10 RPM.
● Presión hidráulica máxima: 3,600 PSI - 250 bar.
*Las condiciones de operación varían según la aplicación y deben ajustarse para no exceder la clasificación de temperatura máxima de la carcasa de la unión de 195 °F.
Modelo 14
Datos de operación:
● Presión máxima de aire*: 150 PSI - 10 bar.
● Presión hidráulica máxima*: 850 PSI - 60 bar.
● Velocidad máxima: 250 RPM - 250/min.
● Temperatura máxima: 175°F - >175 °F consultar.
● Aplicaciones de velocidades lentas o giratorias que no excedan las 10 RPM.
● Presión hidráulica máxima: 3,600 PSI - 250 bar.
*Las condiciones de operación varían según la aplicación y deben ajustarse para no exceder la clasificación de temperatura máxima de la carcasa de la unión de 195 °F.
Modelo 15
Datos de operación:
● Media: refrigerante a base de agua, MQL (neblina de aceite) hasta 10 bar (145 PSI).
● Filtración: ISO 4406 Clase 17/15/12, máx. 60 micrones.
● Velocidad máxima: 15,000 min-1 - 15,000 RPM.
● Presión máxima: 105 bar - 1,520 PSI.
● Flujo máximo: 20 l/min - 5.3 gpm.
● Temperatura máxima: 71 °C - 160 °F.
Modelo 16
Datos de operación:
● Media: refrigerante a base de agua, MQL (neblina de aceite) hasta 10 bar (145 PSI).
● Filtración: ISO 4406 Clase 17/15/12, máx. 60 micrones.
● Velocidad máxima: ver la tabla.
● Presión máxima: ver la tabla.
● Flujo máximo: 82 l/min – 21.6 gpm - Estándar (3/8”); 24,3 l/min – 6.4 gpm - alta presión (1/4”)
● Temperatura máxima: 71 °C - 160 °F.
