Descripción

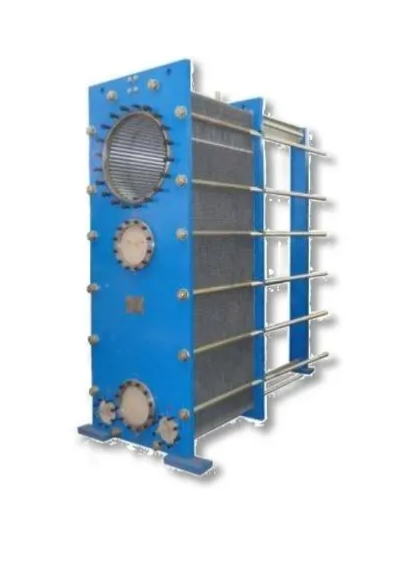

Un condensador de placas es un condensador desarrollado para la condensación de vapor basado en un sistema de evaporación o destilación en condiciones de vacío. El condensador de placas basado en la técnica de semi-soldadura consiste en un paquete especial de placas y juntas. El medio de enfriamiento se calienta en un canal con una junta, y el vapor se condensa en el canal de soldadura. El vapor tiene una entrada grande y una pequeña salida de condensado.

El condensador de placas se utiliza principalmente junto con un evaporador de placas como condensación de vapor en un sistema de evaporación o destilación. Por ejemplo, la condensación de vapor en el sistema de evaporación de 3 efectos de jarabe, la condensación de vapor en el sistema de evaporación de efecto 3 de jugo y la condensación de vapor en el sistema de evaporación de efecto múltiple de la concentración de etanol en la industria del etanol, y similares.

El condensador de placas se usa en más y más ocasiones de condensación debido a su alto efecto de intercambio de calor, bajo costo de entrada y operación de mantenimiento conveniente.

Para lograr el mejor efecto de condensación, nuestro canal de placa del condensador de llave está diseñado como un canal ancho y un canal estrecho, con un canal grande en el lado de vapor, de modo que la caída de presión en el lado de vapor se vuelve muy baja, y el enfriamiento medio. El lado tiene un pasaje más estrecho, pero aún mantiene un cierto caudal para lograr la turbulencia. Por lo tanto, tal diseño lo hace con una mayor eficiencia de intercambio de calor y un menor coeficiente de ensuciamiento.
